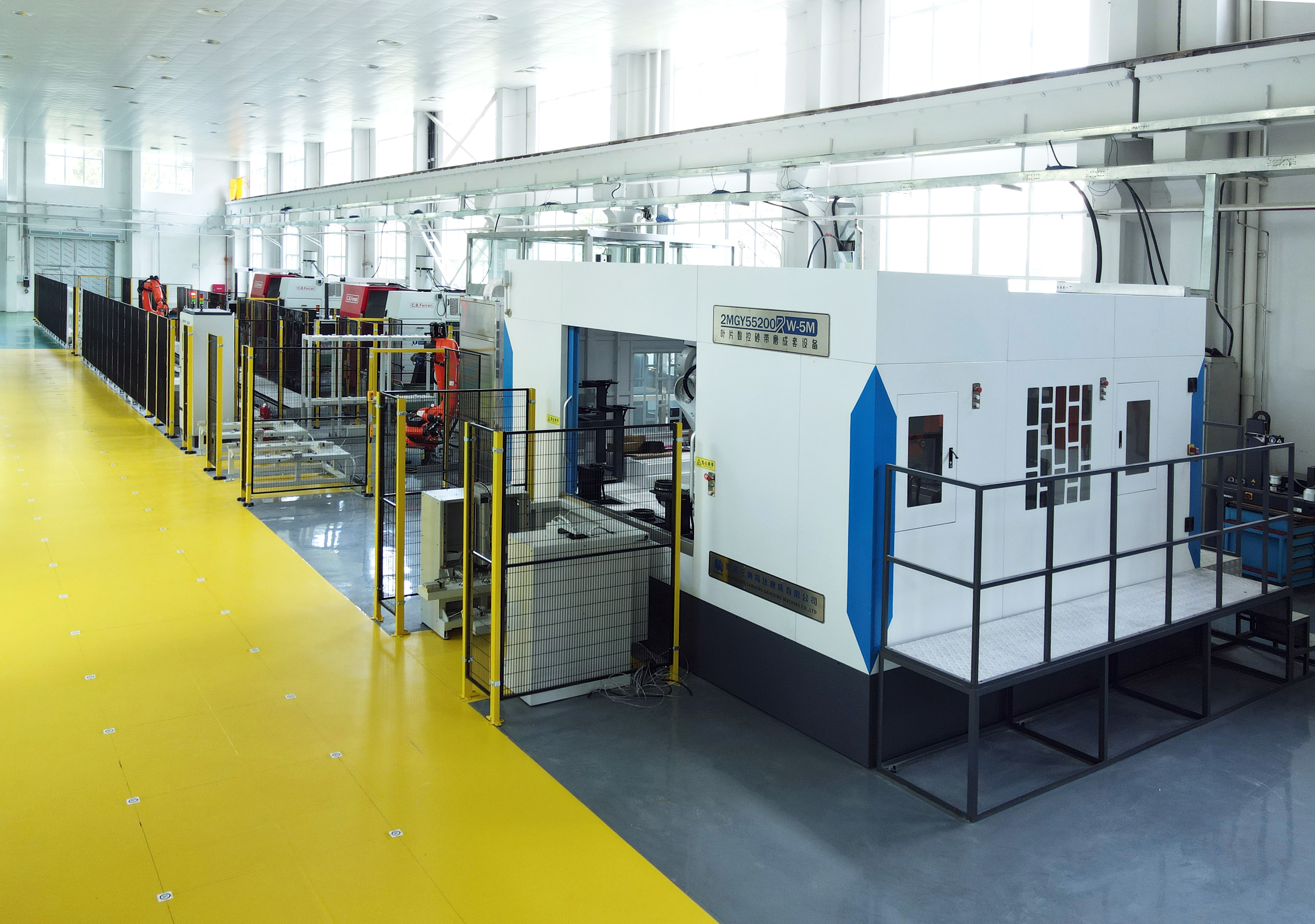

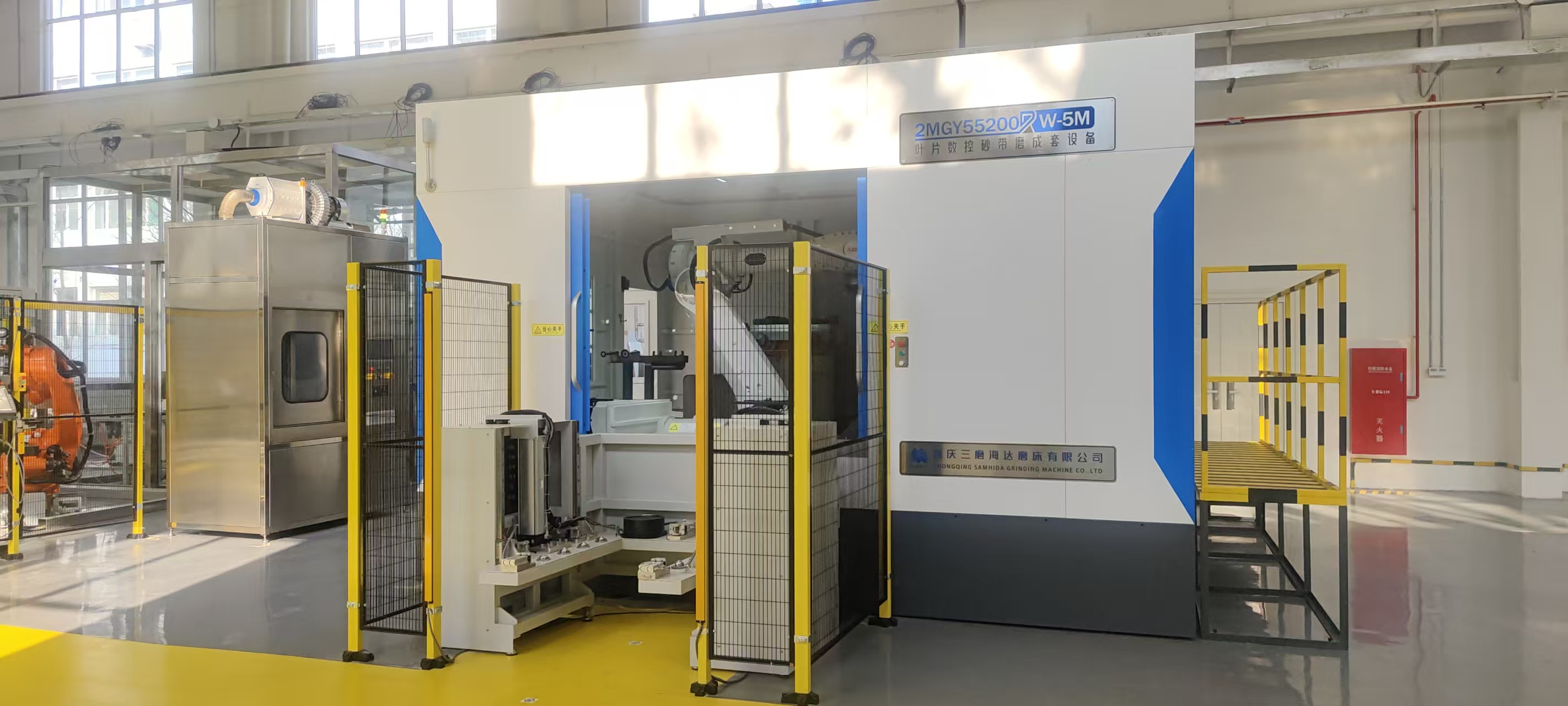

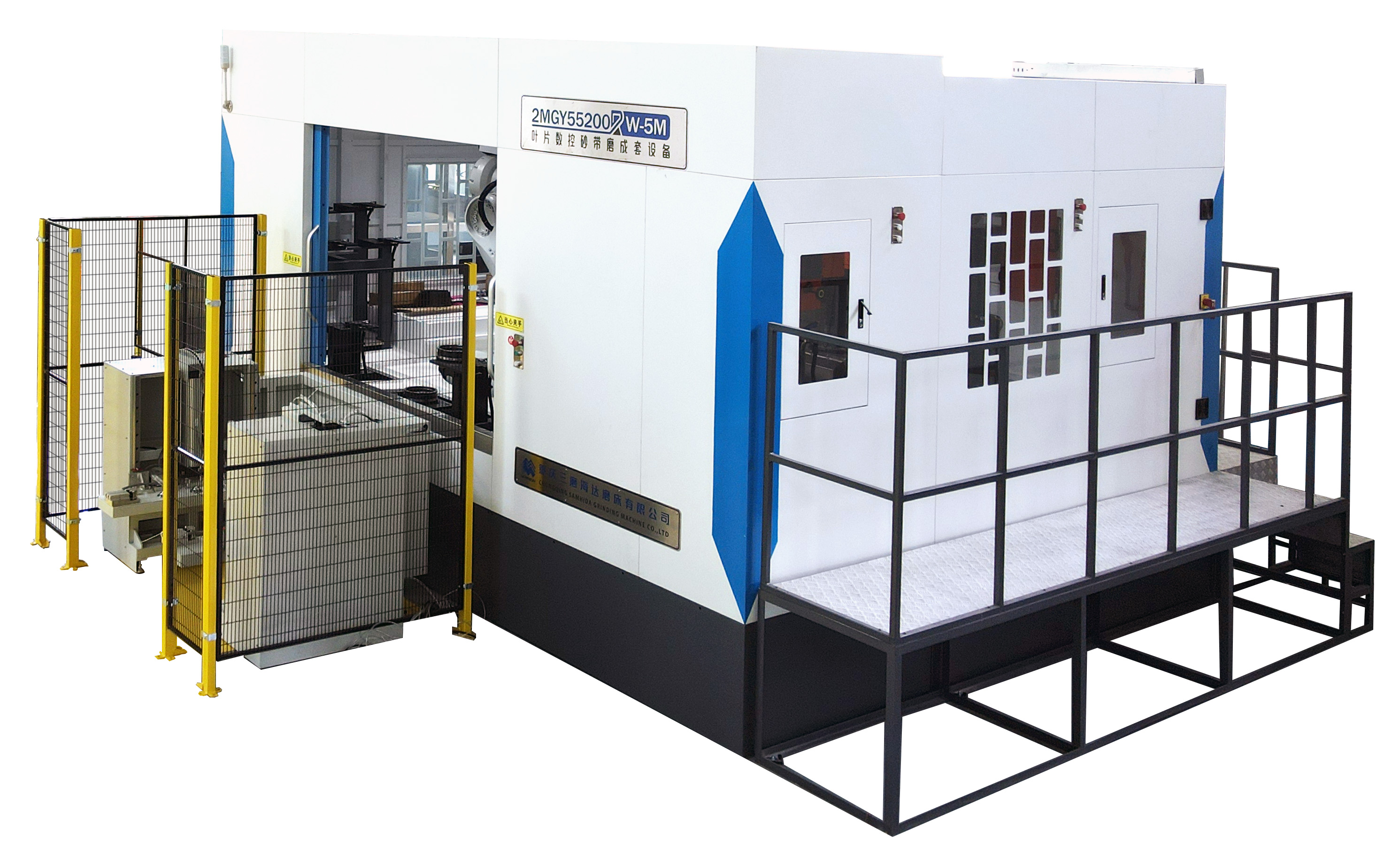

设备采用机器人夹持工件的加工方式，实现透平叶片的型面、过渡弧及过渡弧R圆角处的全自动抛光，抛光后叶片型面轮廓度、粗糙度及表面完整性等满足甲方产品加工技术要求。保证定点定量或均匀去除余量，以提升产品的加工效率、质量及一致性。设备所配置磨头能满足8小时无人值守的自动化抛光作业。
|
项目 |
参数 |
|
整机尺寸 |
5700mm×4700mm×3200mm |
|
机器人型号 |
ABB IRB 6700-235/2.65 |
|
控制轴数 |
6轴联动 |
|
重复定位精度 |
≤0.06mm |
|
叶片内背弧抛光单边去除量 |
≤0.1mm |
|
抛光后表面粗糙度 |
Ra≤0.4μm |
|
叶片长度 |
≤800mm |
|
弦长 |
弦长≤400mm |
|
重量 |
≤50Kg |
